×
- 聯(lián)系我們
- 18080873913
- 028-85450101
-
QQ
一拓 XG-601 PLC分路器耦合用膠黏劑 代替NTT-AT6001

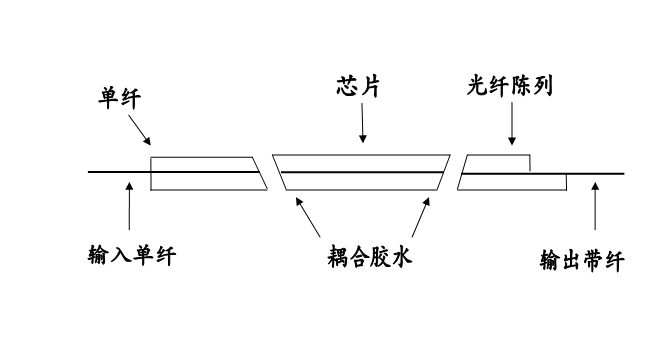

【用 途】用于PLC分路器中FA陣列與芯片的耦合
【特 點(diǎn)】紫外線固化單組份UV膠水，產(chǎn)品經(jīng)過168小時(shí)PCT測(cè)試（120度，2個(gè)大氣壓的水蒸氣測(cè)試），—45度到85度冷熱循環(huán)測(cè)試，完全滿足行業(yè)需求；優(yōu)異的耐濕熱性能及耐高低溫性能，可完全替代日本NTT-AT6001膠水。
1、固化前特性
| 膠液外觀 | 無色透明 |
| 膠液粘度 | 440cps |
| 膠液折射率 | 1.482 |
| 膠液比重 | 0.96 |
2、標(biāo)準(zhǔn)固化條件
| 光照條件 | 700-1000mW/cm2 3000mW的LED燈 |
| 光照時(shí)間 | 150秒 |
| 后固化 | 20分鐘 40W紫外線燈 |
3、固化后特性
| 比重 | 1.01 | |
| 折射率 | 1.501 1.496 1.483 | 830nm 1300nm 1550nm |
| 光透過率 | 93% 92% 88% | 830nm 1300nm 1550nm |
| 玻璃化溫度 | -3℃ | |
| 固化收縮率 | 5% 固化前后密度比 | |
| 硬度 | 28D | |
| 熱膨脹系數(shù) | 20*10-5 | 25-100℃ |
| 剪切強(qiáng)度 | 初期 >150Kgf/cm2 | PCT10hr后 23Kgf/cm2 |
| 吸水率 | 2 wt% 室溫24hr后 | |
| 加熱失重 | 0.85 wt% 250℃ | 1.75 wt% 300℃ |
【注意事項(xiàng)】 該產(chǎn)品對(duì)皮膚有輕微刺激，使用時(shí)要避免與皮膚直接接觸和吸入蒸汽，防止滴入眼睛，用后請(qǐng)用肥皂水清洗。 該膠對(duì)水和溶劑敏感，在液體狀態(tài)時(shí)，切勿接觸。
成都西古科技有限責(zé)任公司
廠址：成都市青白江區(qū)大成工業(yè)園 銷售部：成都市一環(huán)路東五段108號(hào)東恒國際1棟1區(qū)1802室
